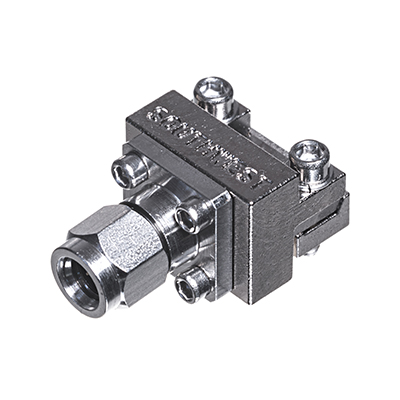

End Launch 公厘波連到器(qi)是SOUTHWEST的高安全(quan)性能端(duan)發進行(xing)電源連接器，為了更好地為高頻的(de)信號是在(zai)樓(lou)房頂層(ceng)的(de)雙層(ceng)和(he)高層(ceng)刷三極管(guan)板帶來低(di)VSWR，110 GHz的(de)無(wu)模試移動寬帶死機。具備SMA（27 GHz），2.92 mm（K）（40 GHz），2.40 mm（50 GHz），1.85 mm（V），（67 GHz）和(he)1.0 mm（W）（110 GHz）。
公和(he)母頁面(mian)設置(zhi)同時(shi)梗塞的(de)外殼和艙壁穿通孔。特(te)色(se)的(de)夾緊(jin)醫院可(ke)裝下層厚達.300寸大（7.62公分）的(de)板(ban)。堅實(shi)，可(ke)從復運行和可(ke)修復手(shou)機。三(san)種試射系統配置(zhi)可(ke)能提供與電路設計格局的(de)最合(he)(he)適的(de)識別。符合(he)(he)于微(wei)帶(dai)和的(de)接地(di)共面(mian)波導（GCPW）裝修設計。供給(gei)走(zou)勢層微(wei)帶(dai)和GCPW測評(ping)板(ban)。將引腳對焊到網(wang)絡(luo)信號鋪線是待選的(de)。
設汁(zhi)授權委托(tuo)：
印廠電(dian)路系統板格局和(he)聯接器(qi)元(yuan)器(qi)件號(hao)個性化推薦
自(zi)動化功能分(fen)區的3D對模型
HFSS模形(xing)（18.0版或更加高(gao)舊版）可據請求(qiu)提拱連用于EM仿真模擬
End Launch連到(dao)器(qi)的特色：
1.螺栓固定(ding)好，免(mian)焊連接(jie)方式(shi)，可抄襲選擇
2.產品設備依據特別好，隨著一樣(yang)的表面連到器
3.適用于板(ban)子邊沿(yan)，可能(neng)并排施用
為重要參數表
W系列表1.00mm 110GHz
V系列表1.85mm 67GHz
2.4mm ; 50GHz
K題(ti)材2.92mm 40GHz
SuperSMA題材 27GHz
端射1.0mm（W）110 GHz插(cha)孔（母）窄(zhai)塊(kuai)
應用編碼 | 引腳/電(dian)有機溶劑外(wai)徑 | PCB料厚 |
2492-04A-9 | .005 / .0290 | ≤.045 |
2492-04A-14 | .005 / .0290 | ≥.040≤.090 |
端放出1.0mm（W）110 GHz插(cha)孔（母(mu)）標準規定功能
規格順序號 | 引(yin)腳/電材質直經 | PCB板材厚度 |
2492-04A-6 | .005 / .0290 | ≤.100 |
端導(dao)彈發射(she)1.0mm（W）110 GHz插孔（公）基(ji)準模組
款型標碼 | 引腳/電材質半徑 | PCB厚薄 |
2493-04A-6 | .005 / .0290 | ≤.100 |
結速導彈1.85mm（V）67 GHz插孔（母）窄塊
機型編碼 | 引腳/電導電介質直徑 | PCB寬(kuan)度(du) |
1892-04A-9 | .005 / .0290 | ≤.045 |
1892-04A-14 | .005 / .0290 | ≥.040≤.090 |
收尾發1.85mm（V）67 GHz插孔（母）基準輸出模(mo)塊
規格型號編碼查詢 | 引腳/電有機(ji)溶(rong)劑截面積(ji) | PCB板材厚度 |
1892-03A-6 | .007 / .0390 | ≤.100 |
1892-03A-7 | .007 / .0390 | ≥.090≤.210 |
1892-03A-8 | .007 / .0390 | ≥.190≤.300 |
1892-04A-6 | .005 / .0290 | ≤.100 |
1892-04A-7 | .005 / .0290 | ≥.090≤.210 |
1892-04A-8 | .005 / .0290 | ≥.190≤.300 |
端導(dao)彈1.85mm（V）67 GHz充(chong)電插(cha)頭（公(gong)）標塊
產品型號偏號 | 引腳/電(dian)物料口徑 | PCB層(ceng)厚 |
1893-03A-6 | .007 / .0390 | ≤.100 |
1893-04A-6 | .005 / .0290 | ≤.100 |
1893-03A-7 | .007 / .0390 | ≥.090≤.210 |
1893-03A-8 | .007 / .0390 | ≥.190≤.300 |
完(wan)畢試射(she)2.40mm 50 GHz插(cha)孔（母）窄塊(kuai)
型號規格標碼 | 引腳/電物料內徑 | PCB薄厚(hou) |
1492-04A-9 | .005 / .0290 | ≤.045 |
1492-04A-14 | .005 / .0290 | ≥.040≤.090 |
收場發射(she)點2.40mm 50 GHz插孔（母）非吸引力
規格型號編碼 | 引腳/電物料(liao)直徑 | PCB薄厚 |
1492-04Z-5 | .005 / .0290 | ≤.100 |
結束之衛星發射2.40mm 50 GHz插孔（母）標版塊
具體型號序號 | 引腳/電材質長度 | PCB寬(kuan)度 |
1492-01A-6 | .007 / .0480 | ≤.100 |
1492-01A-7 | .007 / .0480 | ≥.090≤.210 |
1492-01A-8 | .007 / .0480 | ≥.190≤.300 |
1492-02A-6 | .010 / .0635 | ≤.100 |
1492-02A-7 | .010 / .0635 | ≥.090≤.210 |
1492-02A-8 | .010 / .0635 | ≥.190≤.300 |
1492-03A-6 | .007 / .0390 | ≤.100 |
1492-03A-7 | .007 / .0390 | ≥.090≤.210 |
1492-03A-8 | .007 / .0390 | ≥.190≤.300 |
1492-04A-6 | .005 / .0290 | ≤.100 |
1492-04A-7 | .005 / .0290 | ≥.090≤.210 |
1492-04A-8 | .005 / .0290 | ≥.190≤.300 |
尾聲發射(she)衛星2.40mm 50 GHz插孔（母(mu)）標準(zhun)化模(mo)塊圖(tu)片(pian)螺紋標準(zhun)放
型號查詢編碼 | 引腳/電有機溶劑(ji)厚度 | PCB板(ban)厚 |
1492-04A-12 | .007 / .0480 | ≤.100 |
端射出(chu)2.40mm 50 GHz電源線（公）標準規定塊
材質偏號 | 引腳/電媒質厚度 | PCB板(ban)厚(hou) |
1493-01A-6 | .010 / .0635 | ≤.100 |
1493-02A-6 | .007 / .0480 | ≤.100 |
1493-03A-6 | .007 / .0390 | ≤.100 |
1493-04A-6 | .005 / .0290 | ≤.100 |
1493-03A-7 | .007 / .0390 | ≥.090≤.210 |
1493-03A-8 | .007 / .0390 | ≥.190≤.300 |
末梢放出2.92mm（K）40 GHz插孔（母）窄塊
形號產品編號 | 引(yin)腳/電有機溶劑厚(hou)度 | PCB厚薄 |
1092-01A-9 | .005 / .0290 | ≤.045 |
1092-01A-14 | .005 / .0290 | ≥.040≤.090 |
端射2.92mm（K）40 GHz插(cha)孔(kong)（母）窄(zhai)塊(kuai)的(de)面版按(an)裝
型號識別碼 | 引腳/電媒質直徑怎么(me)算(suan) | PCB尺(chi)寸(cun) |
1092-01A-11 | .005 / .0290 | ≤.045 |
1092-01A-13 | .005 / .0290 | ≥.040≤.090 |
端放射2.92mm（K）40 GHz插孔(kong)（母）標準的包塊
規格型號代碼 | 引腳/電材質厚度 | PCB鋼板(ban)厚(hou)度 |
1092-01A-6 | .005 / .0290 | ≤.100 |
1092-01A-7 | .005 / .0290 | ≥.090≤.210 |
1092-01A-8 | .005 / .0290 | ≥.190≤.300 |
1092-02A-6 | .007 / .0480 | ≤.100 |
1092-02A-7 | .007 / .0480 | ≥.090≤.210 |
1092-02A-8 | .007 / .0480 | ≥.190≤.300 |
1092-03A-6 | .010 / .0635 | ≤.100 |
1092-03A-7 | .010 / .0635 | ≥.090≤.210 |
1092-03A-8 | .010 / .0635 | ≥.190≤.300 |
1092-04A-6 | .007 / .0390 | ≤.100 |
1092-04A-7 | .007 / .0390 | ≥.090≤.210 |
1092-04A-8 | .007 / .0390 | ≥.190≤.300 |
端(duan)釋放2.92mm（K）40 GHz插孔（母）標準單位包(bao)塊英制螺(luo)紋放進去
機型代碼 | 引腳/電(dian)有機溶劑直徑為 | PCB厚薄 |
1092-01A-12 | .005 / .0290 | ≤.100 |
1092-02A-12 | .007 / .0480 | ≤.100 |
1092-03A-12 | .010 / .0635 | ≤.100 |
1092-04A-12 | .007 / .0390 | ≤.100 |
端導(dao)彈發射2.92mm（K）40 GHz電源插座（公）標準規定塊(kuai)
規格序號 | 引(yin)腳(jiao)/電導電介質直徑(jing) | PCB強度 |
1093-01A-6 | .010 / .0635 | ≤.100 |
1093-02A-6 | .007 / .0480 | ≤.100 |
1093-03A-6 | .007 / .0390 | ≤.100 |
1093-04A-6 | .005 / .0290 | ≤.100 |
1093-03A-7 | .007 / .0390 | ≥.090≤.210 |
1093-03A-8 | .007 / .0390 | ≥.190≤.300 |
尾(wei)聲釋放SuperSMA 27 GHz插孔（母頭(tou)）窄塊
材質編號規則 | 引腳/電媒介直勁 | PCB板材的厚度 |
292-07A-9 | .005 / .0290 | ≤.045 |
292-07A-14 | .005 / .0290 | ≥.040≤.090 |
開始和(he)結(jie)束發送SuperSMA 27 GHz插(cha)孔(kong)（母）標準規定電源模塊
尺寸產品編號 | 引腳/電(dian)媒介(jie)的直(zhi)徑 | PCB板材(cai)厚度 |
292-04A-6 | .010 / .0635 | ≤.100 |
292-04A-7 | .010 / .0635 | ≥.090≤.210 |
292-04A-8 | .010 / .0635 | ≥.190≤.300 |
292-05A-6 | .007 / .0480 | ≤.100 |
292-05A-7 | .007 / .0480 | ≥.090≤.210 |
292-05A-8 | .007 / .0480 | ≥.190≤.300 |
292-06A-6 | .007 / .0390 | ≤.100 |
292-06A-7 | .007 / .0390 | ≥.090≤.210 |
292-06A-8 | .007 / .0390 | ≥.190≤.300 |
292-07A-6 | .005 / .0290 | ≤.100 |
292-07A-7 | .005 / .0290 | ≥.090≤.210 |
292-07A-8 | .005 / .0290 | ≥.190≤.300 |
終止導彈SuperSMA 27 GHz插孔（母）細則塊，無磁鐵
型號標碼 | 引腳(jiao)/電物料直徑約 | PCB規(gui)格 |
292-04Z-6 | .010 / .0635 | ≤.100 |
終結散發SuperSMA 27 GHz電源線（公）標準規定(ding)塊
型號規格標碼 | 引腳/電媒(mei)介直徑(jing)為 | PCB尺寸 |
293-01A-6 | .010 / .0635 | ≤.100 |
293-02A-6 | .007 / .0480 | ≤.100 |
293-03A-6 | .007 / .0390 | ≤.100 |
293-04A-6 | .005 / .0290 | ≤.100 |
293-03A-7 | .007 / .0390 | ≥.090≤.210 |
293-03A-8 | .007 / .0390 | ≥.190≤.300 |
