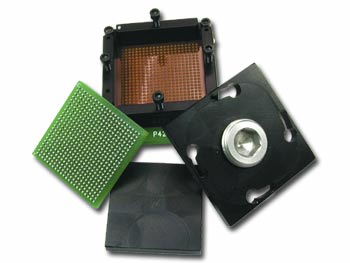

Ironwood Electronics的GHz BGA和QFN/MLF插座是原型制作和測試幾乎所有BGA或QFN設備應用的理想選擇。這些ZIF插座提供了出色的信號完整性，但仍然具有成本效益。采用創新的彈性體互連技術，Ironwood Electronics插座提供高達40GHz的低信號損耗，并支持低至0.3mm的BGA或QFN/MLF間距。

Ironwood Electronics運行重新使用孔和定位手機孔在方向整體的BGA焊盤上機制重新使用GHz BGA插排面板。許多低插排面板每側僅比預期的IC封裝形式大2.5公分。患者適用厚度從55公分到1公分的集成型用電線路電子元器件。很大的屏幕或者還要背板。只要方向PCB的后邊帶有電貯罐器和功率電阻，則能夠方案開發的電絕緣層板，而且要為許多元器件切出空腔。電絕緣層板夾在背板和方向PCB之中。Ironwood Electronics排插過程精密儀器定做，可將IC指引到每位球的恰當進行接連地段，并運行鉿合金，導熱性能器處理器自攻螺絲展示擠壓。Ironwood Electronics排插的定做都可在不會有格外，導熱性能器處理的實際情況下，導熱性能器處理萬代萬代高達幾瓦，運行定做的，導熱性能器處理器都可承受力萬代萬代高達100瓦的功效。用戶名只需將模塊化集成運放放排插中，擺放壓盤，三維飛速轉動蓋子，并在，導熱性能器處理器自攻螺絲上產生轉矩需先進行接連IC。它與應急的sbt-bga排插封裝和另外的排插工藝兼容。如果PCB中就已經存在著孔，都可定做GHz剛性體插槽以同時住下其。是一個主要表現的GHz剛性體排插與三維飛速轉動蓋提示。Ironwood Electronics插座開關上用作IC封裝和控制pcb電路板當中學習器的z軸導電延展性體不是個低電阻器進行接插件。延展性體由間隔距離小的電鍍絲基體和柔和的硅硫化橡膠絕緣電阻片組建。電鍍的芯線從生物碳硅晶片的高低面突顯數μm。自感參考值0.06nh。每一個觸點開關的電壓發熱量為2A。延展性體的運轉的溫度面積為-35C至125C。Ironwood electronics是澳大利亞有名的的高可以信賴性實驗室臺柜臺設備生產加工商。設備已經由ISO9001:2015、RoHS和ITAR證書。Ironwood Electronics網上設備系列作品具有電插座、支技器、各種測試模式個人定制等。上海市立維創展科技信息授權管理代理商 Ironwood Electronics設備，在中國有區市場銷售與方法產品支技。歡迎辭了解和咨詢。*區域食品型號查詢請咨詢公司各位的銷售工作師。

40GHZ Elastomer BGA socket SG15-BGA-1xxx (0.4mm, 0.5mm, 0.65mm pitch)
PART NUMBER	ROHS	Top Pitch (mm)	Max Pincount	IC Size X (mm)	IC Size Y (mm)	IC Size Tolerance (mm)	IC Array X	IC Array Y	IC Ball Height Min (mm)	IC Ball Height Max (mm)	IC Total Height Max (mm)	IC Ball Coplanarity (mm)	IC Ball Diameter Max (mm)	Backing Plate	Cavity Down	IC Top Surface	Socket Lid	Heat Sink	Part Description
SG15-BGA-1000	yes	0.4	1156	14	14	0.1	34	34	0.15	0.23	1	0.08	0.3	yes	yes	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1001	yes	0.4	1292	14	15.5	0.1	34	38	0.06	0.25	1.31	0.05	0.25	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1002	yes	0.4	225	7	7	0.1	15	15	0.14	0.24	0.95	0.08	0.3	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1003	yes	0.65	134	10	11.5	0.1	10	17	0.22		0.7	0.08	0.36	no	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1004	yes	0.65	121	8	8	0.1	11	11	0.15	0.25	1.52	0.08	0.35	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1005	yes	0.65	81	6.5	6.5	0.1	9	9	0.2	0.3	1	0.1	0.35	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1006	yes	0.5	112	6	6	0.1	12	12	0.15		0.8	0.08	0.35	no	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1007	yes	0.4x0.3	29	1.74	2.05	0.1	5	6	0.09	0.15	0.46	0.08	0.18	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)





40GHz Elastomer QFN socket SG25-2xxx (0.4mm, 0.5mm, 0.65mm pitch)
PART NUMBER	ROHS	Top Pitch (mm)	Max Pincount	IC Size X (mm)	IC Size Y (mm)	Socket Lid	Part Description
SG25-QFN-2000	YES	0.5	12	7.87	4.26	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2001	YES	0.4	32	4	4	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2002	YES	0.4	11	1.5	1.5	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2003	YES	0.4	10	1.5	1.2	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2004	YES	0.4	44	5	5	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2005	YES	0.5	48	7	7	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2006	YES	0.5	40	6	6	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2007	YES	0.5	148	10	8	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2008	YES	0.4	48	7	7	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2010	YES	0.35	88	9	9	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2011	YES	0.5	36	6	6	Swivel	GHz QFN/MLF Socket (ZIF)
