?PIN肖特基二極管SemiGen

發布了時間段：2023-02-22 16:38:52 查詢：994

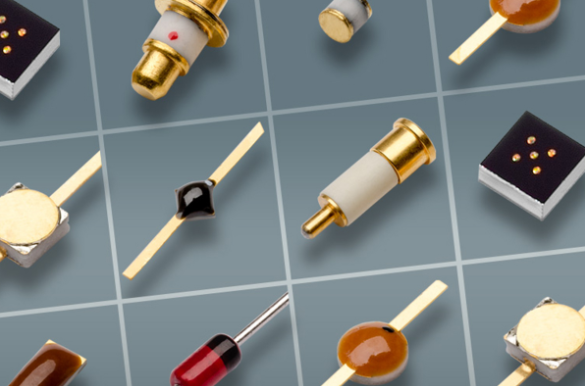

SemiGen SGP7000系統PIN穩壓管主要包括高導電率概念性除理，應具板厚從4μm到200μm左右兩的本征層，重要決定的于效能評價指標尺寸規格。SGP7000系統PIN二級管經常適用堅實的熱硫化鈍化進行處理或瓷器玻璃窗加工制作，主要的廣泛用于經用的高最大功率應用軟件。SGP7000系列作品PIN二級管由生張的P++結層創作而成，可會造成轉變結構成，然后呢可以提供低穿通交流電電壓電流并上限幅度少自夾雜著。SGP7000型號PIN肖特基二極管以基帶芯片形態作為，甚至以的客戶取舍的封裝的形式形態作為。

優點：

低濾波電容和熱敏電阻

應該用SemiGen的FAC表面板方便連結

高很安全耐用性

操作：

最主要的用作2至20GHz的低功效到高功效按鈕開關、衰減器、雙工器和相位偏位應運。

SemiGen是USA家晶圓級微波射頻元器知名派制作業商，從晶圓到芯片封裝元器, 品項很多，從航天工程級MIL-PRF 38534到軍工MIL-PRF 19500、750和883，SemiGen秉承于帶來了專業技能的質量管理和準確性。

北京市立維創展科學技術有限制工司，授權使用加盟于中空間業務員SemiGen產品設備，并提供數據售前精準服務和和售服技術工藝兼容精準服務。

情況掌握SemiGen請彈框：//takasago.net.cn/brand/64.html

Ultra-Fast Switching PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (nS)	?jc MAX deg C/W	TS. MAX NS	RS @ 50 mA Ohms MAX	RS @ 10mA OHMS TYP
SGP7010	25	0.10	10	60	1.5	0.70	1.00
SGP7011	25	0.15	10	50	1.5	0.55	0.80
SGP7012	25	0.20	10	40	1.5	0.45	0.70
SGP7013	25	0.25	10	35	1.5	0.40	0.60

Fast-Switching, Low-Power PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (nS)	Δjc MAX deg C/W	TS. MAX NS	RS @ 75 mA Ohms MAX	RS @ 20mA OHMS TYP
SGP7020	70	0.05	60	80	5	0.90	1.20
SGP7021	70	0.10	60	70	5	0.70	1.00
SGP7022	70	0.15	60	60	5	0.60	0.90
SGP7023	70	0.20	60	55	5	0.50	0.70
SGP7024	70	0.25	60	50	5	0.45	0.50
SGP7025	100	0.03	100	90	10	1.20	1.90
SGP7026	100	0.07	100	80	10	0.90	1.50
SGP7027	100	0.10	100	70	10	0.70	1.20
SGP7028	100	0.15	100	60	10	0.60	1.00
SGP7029	100	0.20	100	55	10	0.50	0.90
SGP7030	100	0.30	100	50	15	0.45	0.80
SGP7031	200	0.03	225	90	15	1.90	3.00
SGP7032	200	0.07	225	80	15	1.20	2.20
SGP7033	200	0.10	225	70	15	0.90	1.60
SGP7034	200	0.15	225	60	15	0.80	1.00
SGP7035	200	0.20	225	55	15	0.70	0.80
SGP7036	200	0.30	225	50	15	0.60	0.70

Medium-Power General-Purpose PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (nS)	Δjc MAX deg C/W	TS. MAX NS	RS @ 75 mA, F = 100 MHz Ohms MAX	RS @ 20mA OHMS TYP
SGP7040	200	0.03	400	65	20	2.60	3.50
SGP7041	200	0.07	400	60	20	1.50	2.20
SGP7042	200	0.10	400	55	20	1.30	2.00
SGP7043	200	0.15	400	50	20	1.00	1.90
SGP7044	200	0.20	400	45	20	0.80	1.70
SGP7045	200	0.30	400	40	20	0.70	1.40
SGP7046	200	0.50	400	20	20	0.60	1.20
SGP7047	200	0.03	600	60	25	2.60	3.50
SGP7048	200	0.07	600	55	25	1.60	3.20
SGP7049	200	0.10	600	50	25	1.20	2.00
SGP7050	200	1.50	600	45	25	0.90	1.90
SGP7051	200	0.20	600	40	25	0.80	1.70
SGP7052	200	0.30	600	35	25	0.70	1.40
SGP7053	200	0.50	600	15	25	0.60	1.20

High-Power Switching and Attenuation PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (μS)	Rs @ 1 mA MAX (Ohms)	RS @ 10 mA MAX (Ohms)	RS @ 100 mA MAX (Ohms)	?jc MAX deg C/W
SGP7060	250	0.05	1.00	25.00	10.00	2.00	20.00
SGP7061	250	0.08	1.00	20.00	8.00	1.50	20.00
SGP7062	250	0.10	1.00	15.00	6.00	1.20	20.00
SGP7063	250	0.20	1.00	8.00	3.50	1.00	15.00
SGP7064	250	0.30	1.50	6.00	2.00	0.80	15.00
SGP7065	500	0.08	1.50	40.00	8.00	1.50	15.00
SGP7066	500	0.10	1.50	15.00	5.00	1.20	15.00
SGP7067	500	0.20	1.50	10.00	4.00	1.00	12.00
SGP7068	500	0.30	2.00	8.00	3.50	0.80	10.00
SGP7069	500	0.50	2.00	6.00	2.00	0.70	10.00

High-Voltage PINs

Part Number	Vb 10 μA Volts MIN	CT V=100 V F = 1 MHz pf MAX	TL = 10 mA μsec MIN	RS @ 100 mA, F = 100 MHz Ohms MAX	Thermal Resistance (C/W) Typical
SGP7070	1000	0.10	1.00	1.50	30.00
SGP7071	1000	0.25	2.00	1.20	25.00
SGP7072	1000	0.50	3.00	1.00	20.00
SGP7073	1000	0.75	3.50	0.80	10.00
SGP7074	1000	1.30	4.00	0.40	8.00
SGP7075	1000	2.50	4.50	0.35	5.00
