HMC8114有的是款90 W、氮化鎵(GaN)、單處理芯片微波射頻融合集成運放(MMIC)瓦數拖動器(PA)功能模塊，做工作聲音頻率使用范圍為5.8 GHz至18 GHz，能提供環保節能密封性懸架封裝形式。 該變成器普通展示68 dB小4g信號增益值和49.3 dBm是處于飽和狀態頻射(RF)讀取工作電壓。該變成器選用48 V直流交流電源交流電源的能耗為1 kW。隔直RF模擬輸出和讀取自動匹配至50 ?，實用不便。

品牌	型號	描述	貨期	庫存
ADI	HMC8114	5.8 GHz至18 GHz，90 W功率放大器	現貨	35

HMC8114應用

• 測試與測量設備
• 電子戰(EW)
• 商用和軍事雷達

HMC8114優勢和特點

• 工作頻率范圍：5.8 GHz至18 GHz
• 小信號增益：68 dB（典型值）
• 典型飽和RF輸出功率(PSAT)：49.3 dBm
• 增益控制范圍：61 dB，具有1 dB LSB
• 工作底板溫度范圍：-20°C至+64°C (TBP)
• 狀態和控制接口5V TTL兼容
• 8位SPI衰減器控制
• 過溫和RF OUT過壓駐波比保護
• 報警狀態通過控制連接器通信
• 通過底板傳導冷卻
• 有源RF密封電路
• 控制印刷電路組件涂層符合標準環保要求
• 按照MIL-S-901D符合A級、高撞擊性沖擊要求
• 符合MIL-STD-167-1A抗振性要求

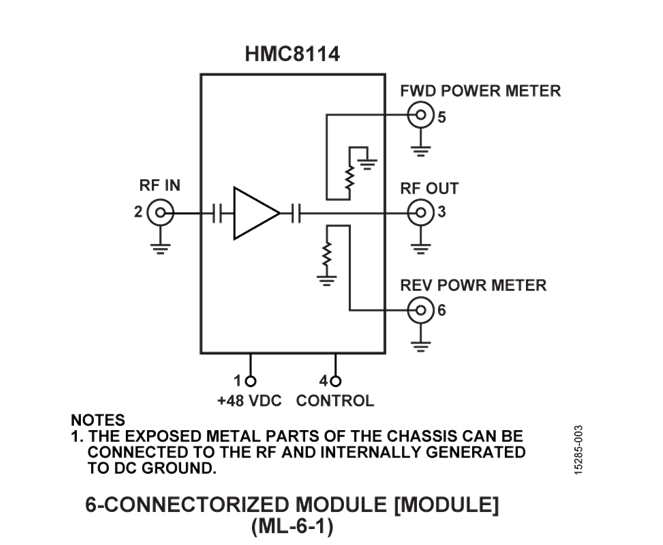

HMC8114結構圖
