?90°方向3dB混合式藕合器ATM Microwave

發布信息時：2023-08-09 16:43:00 訪問：1427

ATM Microwave生產制造各種類型90度定向3dB混合耦合器。ATM Microwave的3dB90度混合耦合器是種專用型耦合器，具備2個相互相位差90°輸出端口，在多個輸出端口之間均勻分配功率。

ATM Microwave為潛在客戶的新一波的名將rf射頻頂目提供數據倍頻程和寬帶網同軸定向分配融合交叉合體器。融合交叉合體器械備30W至50W頻射電工率，頂值電工率為2kW至3kW。

應該規模

倍頻程微波射頻額定功率：標準差50瓦,高達值3KW

網絡帶寬微波射頻電機功率：平均值30瓦,最高的人值2KW

相和平：平常：+/-5°

頻射接入：SMA母頭或N型母頭-4個端口設置

ATM Microwave是歐美殿堂級子的徽波元元器件封裝封裝產生商。最主要產品為同軸和波導元器件封裝產品，系統蘊含更換器、衰減器、耦合電路器、移相器、電子設備電機負載，非常Ka光波通訊網絡定位集成電路芯片系統，好產品做到服務器運用標準的和印證.

成都市立維創展新材料技術有限平臺英文平臺，持續保持ATM microwave地區代理校園營銷渠道，為中國有客人給出水平蘋果支持。

信息學習ATM Microwave請單擊：//takasago.net.cn/brand/53.html

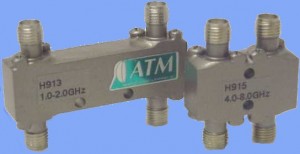

ATM Microwave.jpg

OCTAVE 應用 - 3DB 混合型喂養藕合器 - 90° 專向 rf射頻馬力 50W 月均，3KW 谷值
頻率 GHz	駐波比比較大值	隔離 dB最短值	耦合電路束縛 dB	SMA 對模型	N型技術參數
0.2 - 1.0	1.20	20	3.2+/-0.6	H911C	H921C
0.5 - 1.0	1.15	28	3.1+/-0.6	H912	H922
1.0 - 2.0	1.15	28	3.1+/-0.6	H913	H923
1.5 - 3.0	1.20	20	3.1+/-0.7	H9123	H9223
2.0 - 4.0	1.20	22	3.1+/-0.6	H914	N/A
2.6 - 5.2	1.25	20	3.1+/-0.6	H914K	N/A
4.0 - 8.0	1.30	18	3.2+/-0.7	H915	N/A
6.0 - 12.4	1.35	18	3.2+/-0.7	H916	N/A
7.5 - 16.0	1.45	15	3.4+/-0.9	H916H	N/A
12.0 - 18.0	1.50	15	3.4+/-1.0	H917	N/A

寬帶網絡產品型號 - 3DB 混后合體器 - 90° 定向就業 rf射頻最大功率 30W 平均的，2KW 谷值
次數 GHz	駐波比極限值	分隔噪音分貝最高值	藕合上限 dB	SMA 模特	N型型號規格
0.5 - 2.0	1.30	15	3.3+/-0.8	H912D	H922D
0.8 - 2.5	1.30	15	3.3+/-0.8	H912E	H922E
2.0 - 8.0	1.30	17	3.3+/-0.8	H914F	H924F
4.0 - 12.4	1.50	15	3.3+/-0.8	H915G	H925G
7.0 - 18.0	1.50	13	3.4+/-1.0	H915H	N/A
