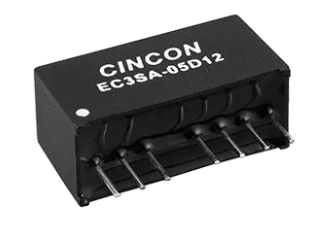

　　EC3SA-05S12N DC-DC電源模塊是CINCON公司生產的EC3SA系列中的一款產品。該模塊具有3W的隔離輸出能力，采用緊湊型SIP-8封裝，效率高達86%。它支持2:1的輸入電壓范圍，并提供穩壓輸出。此外，該模塊還具備遠程開/關控制、1500VDC的隔離電壓、連續短路保護以及欠壓保護等功能。

型號：

MODEL  NUMBER	INPUT VOLTAGE	OUTPUT VOLTAGE	OUTPUT    CURRENT		INPUT CURRENT		%EFF.	CAPACITOR LOAD MAX.
			MIN.	MAX.	NO LOAD	FULL LOAD
EC3SA-05S33N	4.5-9.0 VDC	3.3 VDC	0 mA	700 mA	60 mA	632 mA	73	700uF
EC3SA-05S05N	4.5-9.0 VDC	5 VDC	0 mA	600 mA	60 mA	769 mA	78	600uF
EC3SA-05S12N	4.5-9.0 VDC	12 VDC	0 mA	250 mA	60 mA	759 mA	81	250uF
EC3SA-05S15N	4.5-9.0VDC	15 VDC	0 mA	200 mA	60 mA	741 mA	81	200uF
EC3SA-05D05N	4.5-9.0 VDC	±5 VDC	±0 mA	±300 mA	60 mA	769 mA	78	300uF
EC3SA-05D12N	4.5-9.0 VDC	±12 VDC	±0 mA	±125 mA	60 mA	741 mA	81	125uF
EC3SA-05D15N	4.5-9.0 VDC	±15 VDC	±0 mA	±100 mA	60 mA	741 mA	81	100uF
EC3SA-12S33N	9-18 VDC	3.3 VDC	0 mA	700 mA	30 mA	253 mA	76	700uF
EC3SA-12S05N	9-18 VDC	5 VDC	0 mA	600 mA	30 mA	309 mA	81	600uF
EC3SA-12S12N	9-18VDC	12 VDC	0 mA	250 mA	30 mA	301 mA	83	250uF
EC3SA-12S15N	9-18 VDC	15 VDC	0 mA	200 mA	30 mA	298 mA	84	200uF
EC3SA-12D05N	9-18 VDC	±5 VDC	±0 mA	±300 mA	30 mA	305 mA	82	300uF
EC3SA-12D12N	9-18 VDC	±12 VDC	±0 mA	±125 mA	30 mA	301 mA	83	125uF
EC3SA-12D15N	9-18 VDC	±15 VDC	±0 mA	±100 mA	30 mA	298 mA	84	100uF
EC3SA-24S33N	18-36 VDC	3.3 VDC	0 mA	700 mA	18 mA	125 mA	77	700uF
EC3SA-24S05N	18-36 VDC	5 VDC	0 mA	600 mA	18 mA	154 mA	81	600uF
EC3SA-24S12N	18-36 VDC	12 VDC	0 mA	250 mA	18 mA	149 mA	84	250uF
EC3SA-24S15N	18-36 VDC	15 VDC	0 mA	200 mA	18 mA	147 mA	85	200uF
EC3SA-24D05N	18-36 VDC	±5 VDC	±0 mA	±300 mA	18 mA	156 mA	0	300uF
EC3SA-24D12N	18-36 VDC	±12 VDC	±0 mA	±125 mA	18 mA	149 mA	84	125uF
EC3SA-24D15N	18-36 VDC	士15 VDC	±0 mA	±100 mA	18 mA	147 mA	85	100uF
EC3SA-48S33N	36-75 VDC	3.3 VDC	0 mA	700 mA	9 mA	63mA	77	700uF
EC3SA-48S05N	36-75 VDC	5 VDC	0 mA	600 mA	9 mA	77 mA	81	600uF
EC3SA-48S12N	36-75 VDC	12 VDC	0 mA	250 mA	9 mA	73 mA	86	250uF
EC3SA-48S15N	36-75 VDC	15 VDC	0 mA	200 mA	9 mA	73 mA	86	200uF
EC3SA-48D05N	36-75 VDC	±5 VDC	±0 mA	±300 mA	9 mA	77 mA	81	300uF
EC3SA-48D12N	36-75 VDC	±12 VDC	±0 mA	±125 mA	9 mA	73 mA	86	125uF
EC3SA-48D15N	36-75 VDC	±15 VDC	±0 mA	±100 mA	9 mA	73 mA	86	100uF

　　輸出規格

　　相電壓精密度較：更大±1.5%。　　輸出功率失衡：非常大±1.0%。　　相交調理：在非對應點負載電阻下，最高±5.0%。　　瞬態運行：25%環境下變幻時，誤差率帶為±6%，回復事件不大于500μs。　　紋波與噪音：在20MHz服務器帶寬下，最大的75mV pk-pk。　　溫濕度指數公式：最大的±0.03%/°C。　　波形轉換：非常大±0.5%。　　根據自動調節：單轉換精度產品規格主要±0.5%，雙轉換精度產品規格主要±1.0%。　　工作輸出過壓保護：連續不斷保護。　　打火的時間：非常典型指標值5ms。

　　通用規格

　　丟開端電壓：較小1500VDC。　　防護隔離電阻器：比較小10^9 ohm。　　防護電感：典型案例值500pF。　　按鈕開關幀率：最少100KHz。　　工作任務場景溫濕度：-40°C至+85°C。　　降額：71°C以內時，熱效率規則化下降零。　　的外殼高溫：較大 100°C。　　散熱途徑：清新煙囪效應。　　貯藏溫濕度：-55°C至+125°C。　　環境濕度：最大的95% RH，無氣液分離器。　　MTBF：在25°C下檢測，關鍵臨界值2500khrs。　　外形尺寸：0.86x0.36x0.449英寸(21.8x9.2x11.1 mm)。　　機殼的原材料：非導電褐色材料。　　自重：4.8g。　　EC3SA-05S12N DC-DC供電板塊是一個款高功效、高安全性的供電解決方案格式，適宜于三種化工業和商業圈技術應用。
