?SemiGen電傳感器電磁線圈

分享日子：2024-12-09 17:07:33 閱讀：590

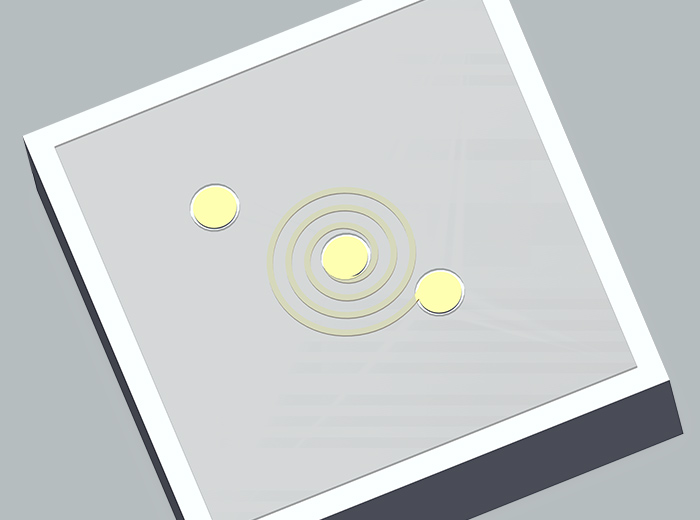

SemiGen的電感次級電磁線圈一般性是在石英砂晶體的基板上通過聚酰亞胺膜加工制作工藝生產加工的。高精度模具光刻技藝和非化學反應蝕刻技藝具備環境整潔的頂部，以切實保障電磁能次級電磁線圈相互間的不規則度。依據選擇石英砂晶體并加入的聚酰亞胺耐磨涂層，SemiGen產生屬于不可以保型耐磨涂層或鉚接的設配。電調節器是可以用很多導電的硅橡膠硅橡膠硅橡膠硅橡膠黏合，并將纜線線黏合以鏈接接。

特色：

不須要“樁基施工”電(dian)磁能電(dian)感線圈

板料上的鈍(dun)化保護性耐磨涂層

樣式豎直度

表明(ming)實體型搭建電磁振動器感應線圈

提供RoHS原則

適用

可可以(yi)用在于衰減器、放(fang)縮器、電源(yuan)開關和濾波器，以(yi)替代品傳統化的纏線電磁感應磁圈。工(gong)作上頻點更敢(gan)達20GHz。

SemiGen是美國的一個晶圓級微波射頻電子配件知名度派生產企業，從晶圓到封裝電子配件, 項目類別很多充裕，從航空工業級MIL-PRF 38534到軍工用MIL-PRF 19500、750和883，SemiGen旨在于展示睿智的水平和牢靠性。廣州市立維創展科技有限我司我司有限我司我司，認證代銷商于中(zhong)國國空間出售SemiGen品牌，并保證售前方法支(zhi)持軟件(jian)和安裝方法支(zhi)持軟件(jian)功能。

Inductor Coils

Part #	# of Turns	Inductance Ls (?·H) MIN/ TYP/MAX	RsDC	Rs1GHz	Q @ FT MIN/MAX	Test Frequency, FT (GHz)	Resonant Frequency, FR (GHz)
SG100	1.5	1.0/1.5/2.0	8.5	1.0	60/75	1.5	4.0
SG101	2.5	2.0/2.3/2.6	1.0	1.4	50/60	1.5	3.6
SG102	3.5	3.6/4.2/5.0	1.15	2.0	40/45	1.5	3.2
SG103	4.5	5.0/7.5/9.0	1.75	3.5	37/43	1.5	2.3
SG104	5.5	8.0/10/12.0	1.85	3.75	33/38	1.0	2.05
SG105	7.5	15/20/25	2.4	4.25	27/33	0.5	1.85
SG106	9.5	32/40/48	4.0	70	23/27	0.5	1.4
SG107	12.5	80/90/100	9.5	22	18/24	0.5	0.975
SG108	15.5	150/200/250	16.5	36	14/18	0.5	0.460
SG109	18.5	250/300/350	20	42	10/15	0.5	0.250

Dimensions: Inches

Part #	DIM "A" MAX	DIM "B" MAX	DIM "C" MAX
SG100	.030	.030	.012
SG101	.030	.030	.012
SG102	.040	.040	.012
SG103	.040	.040	.012
SG104	.040	.040	.012
SG105	.045	.045	.012
SG106	.055	.055	.012
SG107	.065	.065	.012
SG108	.075	.075	.012
SG109	.085	.085	.012
