HMC1086就是款25W氮化鎵(GaN)瓦數變大器MMIC，事情范圍內為2至6 GHz。該變大器一般是保證22 dB小數據表格信息增加收益，+44.5 dBm過剩內容發送瓦數，在+33 dBm內容發送瓦數/數據表格信息音下，具備+48 dBm內容發送IP3。HMC1086進行+28V直流電壓電的靜態變量功耗測試為1100 mA。隔直RF I/O匹配好至50 Ω，可更好集成系統到多電源IC芯片引擎(MCM)中。其他機電設備機械性能數據表格均進行裸片機電設備鏈接至厚薄為1.02 mm (40 mil)的CuMo各種載體的電源IC芯片獲利，而幾個厚度為1.0 mil的焊線鏈接裸片至50 ?空氣三氧化二鋁發送高壓線路。

ADI

HMC1086 HMC1086-SX

25 W GaN MMIC功率放大器，2 GHz至6 GHz

現貨

189

HMC1086應(ying)用

• 測試儀器儀表
• 通用通信

• 雷達

HMC1086優勢和特點

• 高 PSAT： 44.5 dBm
• PSAT下功率增益：14dB
• 高輸出IP3：48 dBm
• 小信號增益：22 dB
• 電源電壓： +28 V (1.1 A)
• 50 ?匹配輸入/輸出
• 裸片尺寸： 3.4 mm× 0.1 mm2

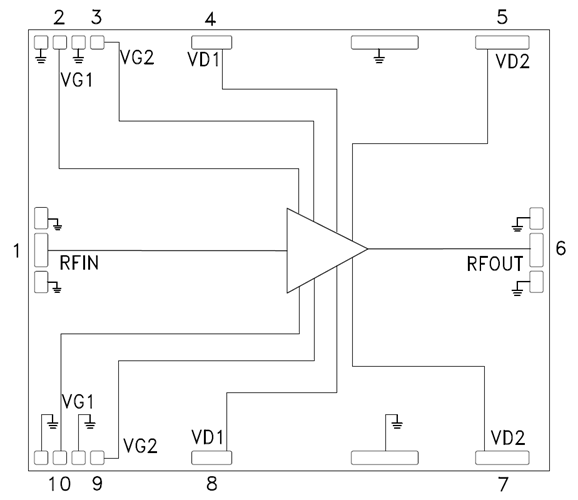

HMC1086結構圖
